Le chantier d'isolation thermique par l'extérieur (ITE)
Un chantier d'isolation par l'extérieur (ITE) est important aussi bien dans le cadre d'un immeuble résidentiel que pour les maisons individuelles. Les économies d'énergie et le confort thermique dépendront beaucoup de sa bonne réalisation, et passer par un professionnel est indispensable pour bénéficier des aides et garanties auxquelles vous avez droit. De plus, ce sont généralement des chantiers complexes que les artisans sauront réaliser dans l'état de l'art, contrairement à des particuliers bricoleurs.
Cependant, des solutions comme le Système ECAP innovent et viennent apporter une plus grande simplicité de pose qui peut permettre :
- D'envisager pour un particulier bon bricoleur de réaliser lui-même son ITE dans le cadre d'une construction annexe à l'habitation principale (extention, garage, cabane, ...);
- De faire gagner du temps à l'artisan qui fera les travaux, et donc de faire baisser la facture au prorata du temps de pose gagné.
Dans cette fiche projet, nous prendrons l'exemple d'un mur de garage construit en extension de l'habitation principale et ayant besoin d'être isolé par l'extérieur sur 3 faces planes sans ouvertures (hormis la porte du garage). La vidéo de pose du fabricant détaille elle un projet pour isoler une maison d'habitation, les étapes étant les mêmes.
Les avantages du système ECAP
Le Système ECAP est composé de plaques de polystyrène semi-finies intégrant déjà :
- Un ragréage de 3 mm d'épaisseur;
- Une armature certifiée CSTBat - BQ;
- Des éléments de préparation simplifiant la pose des plaques.

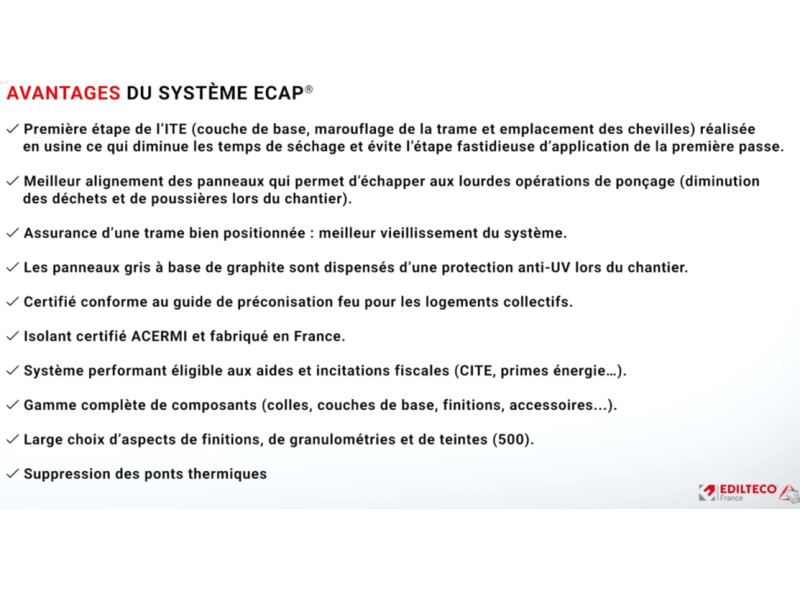

C'est cette innovation qui permet les avantages suivants :
- La première étape du chantier ITE (couche de base, marouflage de la trame et emplacement des chevilles) a été réalisée en usine et intégrée aux plaques, ce qui diminue le temps de séchage et évite l'étape fastidieuse d'application de la première passe.
- Les panneaux sont usinés pour être alignés plus facilement, ce qui permet de ne pas avoir besoin de les poncer (moins de déchets, moins de poussières), mais aussi de s'assurer de la qualité du travail fini.
- Assurance d'une trame bien positionnée : le système vieillit mieux.
- Les panneaux gris à base de graphite sont dispensés d'une protection anti-UV lors du chantier.
- Isolant certifié ACERMI et fabriqué en France.
- Système performant et éligible aux aides et incitations fiscales (CITE, Ma PrimREnov, autres primes énergie...).
- Gammes complète de composants (colles, couches de base, finitions, accessoires,...).
- Large choix d'aspects de finitions, de granulométires et de teintes (500 teintes possibles).
- Suppression des ponts thermiques.
- Et s'il s'agit d'une ITE de logement collectif et d'une pose par un professionnel, le résultat est certifié conforme au guide de préconisation feu.
Vérification du support de pose
L'isolation par l'extérieur avec le système ECAP peut se faire sur les murs suivants :
- blocs de béton (parpaings);
- briques terre cuite;
- blocs de béton cellulaire;

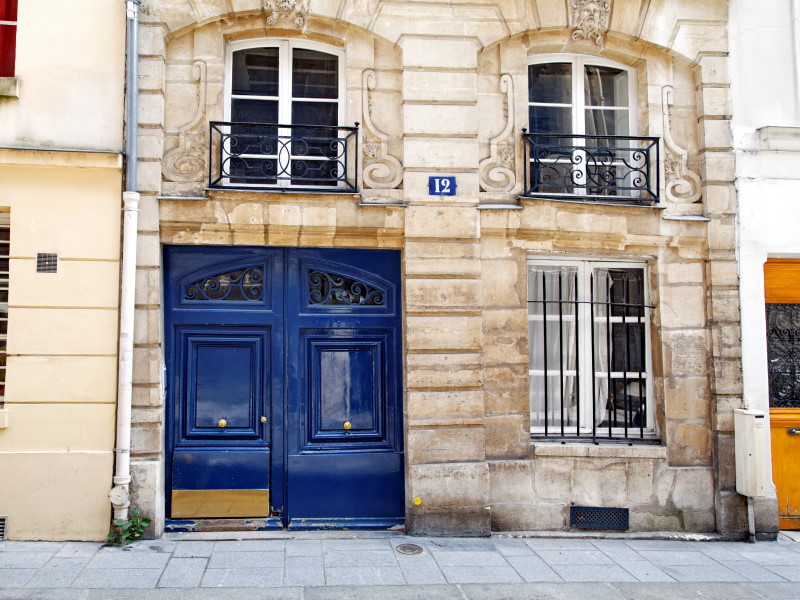

- murs en pierre;
- béton étanché.
Avant de débuter le chantier, assurez-vous que le support ait une surface plane. Dans le cas contraire, il vous faudra prévoir un ragréage localisé ou combler les aspérités avec un mortier de liants hydrauliques.
Mise en place du rail de départ
Le départ se fait à partir du bas du mur. Le rail doit être vissé horizontalement à une hauteur qui dépend le type de terrain devant le mur qui va être isolé :
- S'il s'agit d'un sol plan fini, alors le rail doit être positionné à >15 cm du sol;
- S'il s'agit d'une loggia ou d'une terrasse, alors le rail peut être positionné au niveau du sol, avec éventuellement des cales pour rattraper le niveau;
- S'il s'agit d'un balcon, ou d'une pente, alors le rail doit être positionné à >10 cm du sol.
Installation du premier rail :
- À l'aide d'un fil de maçon tendu ou d'un niveau laser, tracez un marquage sur votre mur et vérifiez bien qu'il soit horizontal à l'aide d'un niveau à bulle long (2 m).

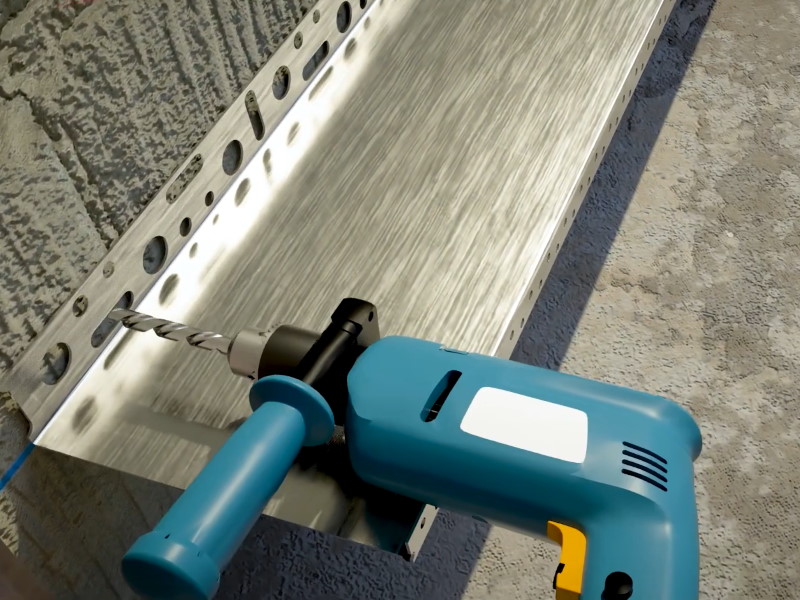

- À l'aide d'une perceuse à percussion, percez le mur à chaque emplacement prévu au niveau du rail.
- Il vous faut au minimum une fixation tous les 30 cm, et dans tous les cas une fixation à 5 cm de l'extrémité de chaque rail.
- Mettez en place les chevilles à frapper ou les chevilles avec vis (selon support, voir le guide fischer pour trouver la bonne fixation selon votre besoin).
- Positionnez le rail, rajoutez éventuellement des cales (optionnel) qui servent à rattraper de légères irrégularités du support.
- Vissez ou frappez vos fixations pour maintenir le rail.
Fixation des rails suivants :

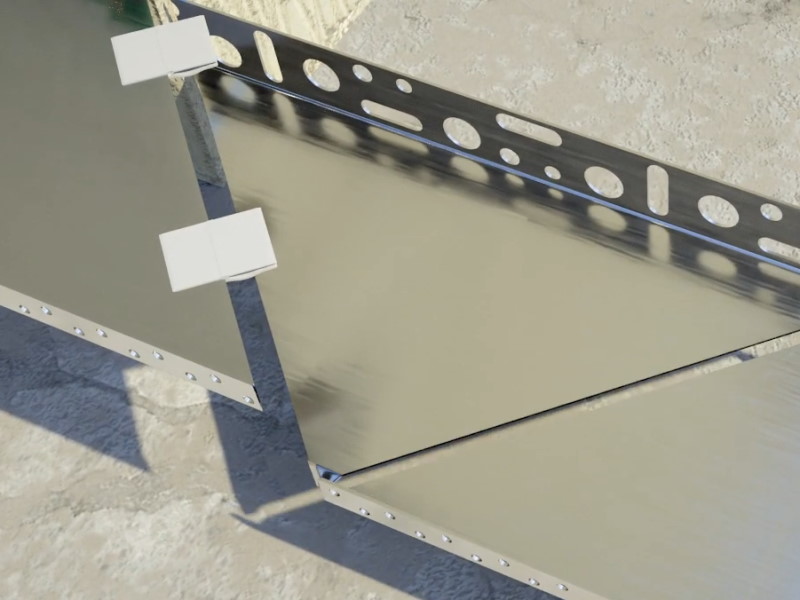

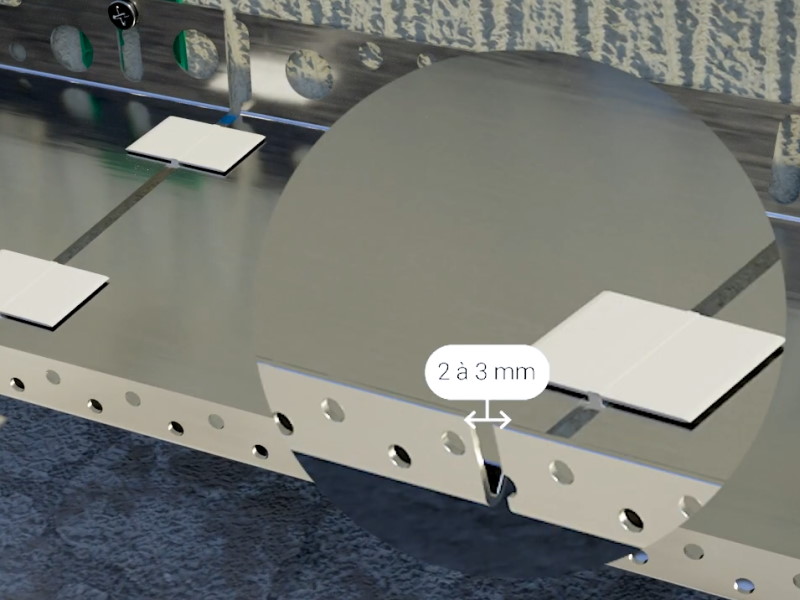

Un espace de 2 à 3 mm doit être respecté entre deux rails. Il est donc préférable d'utiliser des éclisses pour garantir cet espacement.
- Une fixation doit absolument se trouver au minimum à 35 mm de l'arrête sortante ou rentrante du support (angle du mur).
- Au niveau d'un angle, sciez le rail avec un angle à 45° afin de permettre la continuité dans les angles du mur (voir vidéo de pose en fin de guide à partir de 4'48").
 |
 |
- S'il y a des portes ou des coupures de continuité dans le mur, découpez le rail et reprennez de l'autre côté. Attention, vous devez ici aussi vous assurer d'avoir une fixation à 35 mm du bord.
- Continuez les découpes et la pose jusqu'à la fin du mur à isoler.
Collage des panneaux
Découpe des panneaux
- Si vous avez un fil chaud à disposition ou en prêt, il sera plus facile de découper la partie PSE avec cet outil. Sinon, découpez avec une simple scie égoïne.
Préparation du mortier colle
- Dans un seau, versez votre mortier ECAP ADP "Adhesive Powder".
- Rajoutez de l'eau pour atteindre 21% en poids (par exemple 2,1 L d'eau pour 10 kg de mortier). Référez-vous aux dosages recommandés sur le sac.
- Mélangez avec un malaxeur à faible vitesse de rotation, jusqu'à obtenir la consistance souhaitée.
- Laissez reposer pendant 5 minutes et mélangez à nouveau.
Collage des panneaux

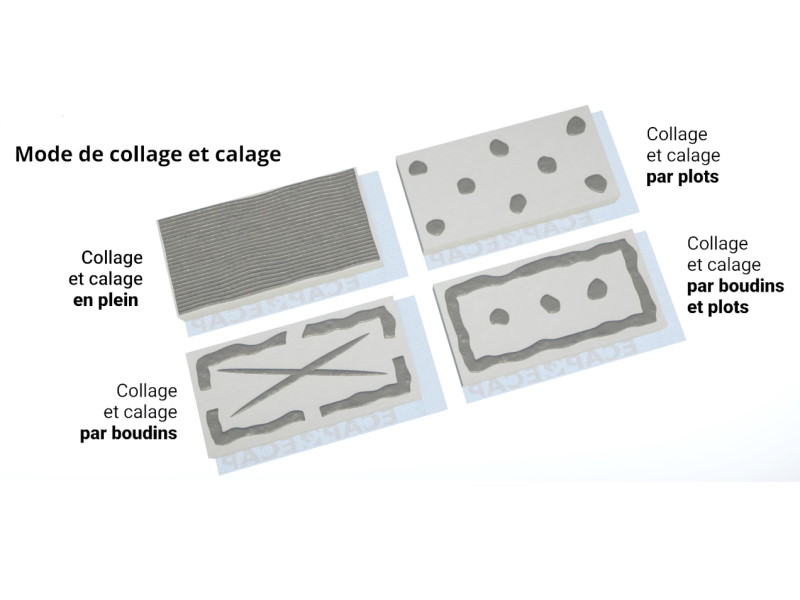

- Disposez le mortier adhésif sur la partie en PSE des panneaux.
- Découpez la trame débordante horizontale au ras du PSE.

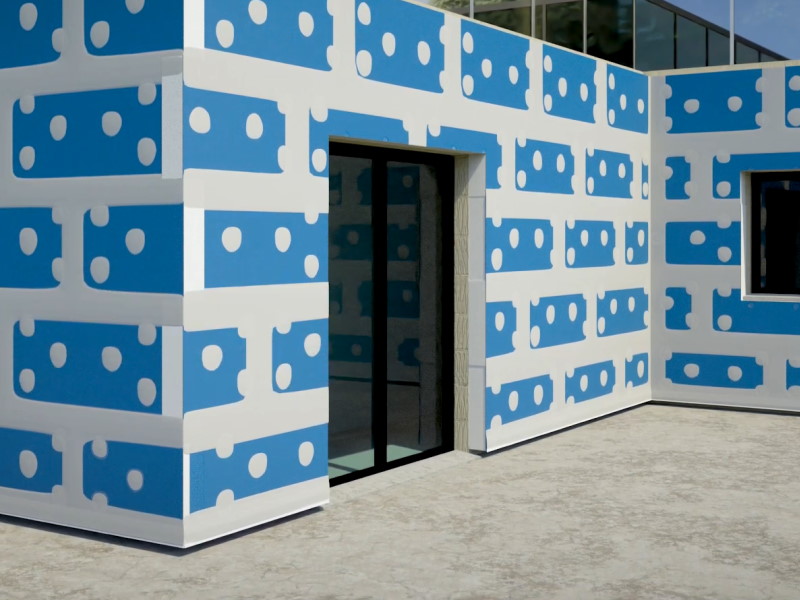

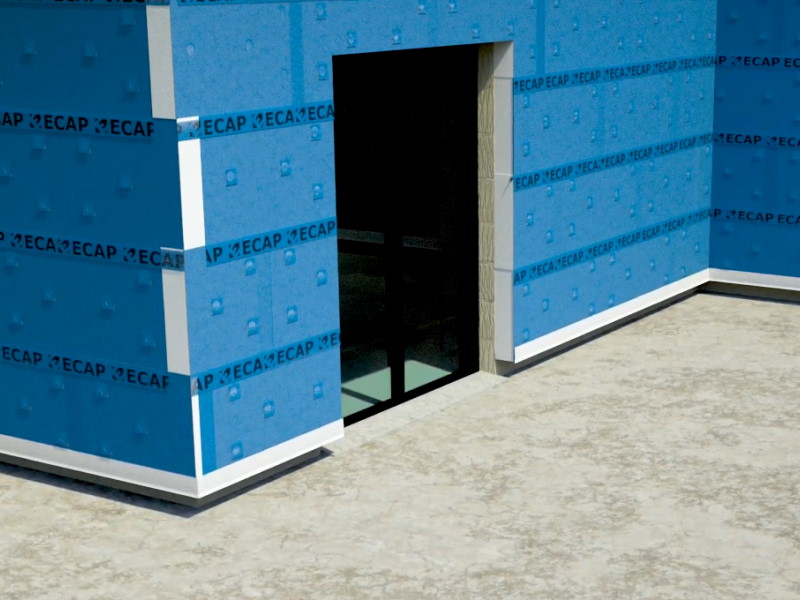

- Posez les panneaux un par un, parfaitement jointifs, horizontalement, par rangées successives.
Attention : les joints entre les panneaux doivent être décalés par rapport à la jonction entre deux rails de départ
- Continuez la pose en découpant les panneaux en fonction des éléments du mur (ouvertures, angles). Décalez les panneaux de minimum 15 cm d'une rangée à l'autre.
Cas particulier : fixation mécanique des panneaux

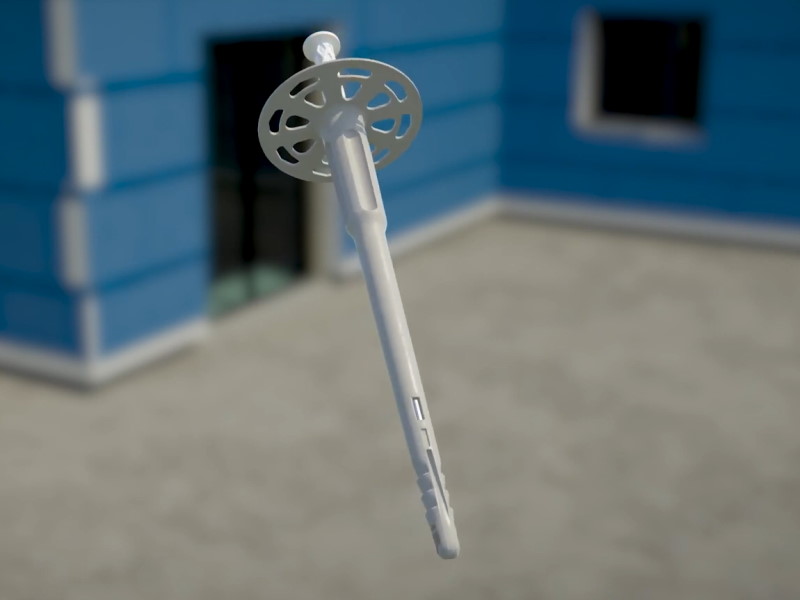

La fixation par collage décrite au-dessus est conseillée. Mais en cas de problème d'adhérence (revêtements organiques, peintures), les panneaux peuvent être fixés mécaniquement à l'aide de chevilles à rosace.
- Choisissez votre modèle fischer en fonction de l'épaisseur d'isolant choisie.
- Percez les panneaux isolants au niveau des emplacements prédéfinis en usine.
- Enfoncez les chevilles à expansion jusqu'au nu de la surface de l'isolant.
- Enfoncez entièrement le clou d'expansion (au marteau) ou la vis d'expansion (visseuse).
Marouflage des panneaux
Vous allez devoir maroufler les panneaux isolants, avec le mortier colle ECAP ADP "Adhésive Powder" :
- Recouvrez les périphéries de chaque panneau.
- Recouvrez aussi les rosaces de chevilles en cas de fixation mécanique des panneaux.
Renfort des points singuliers

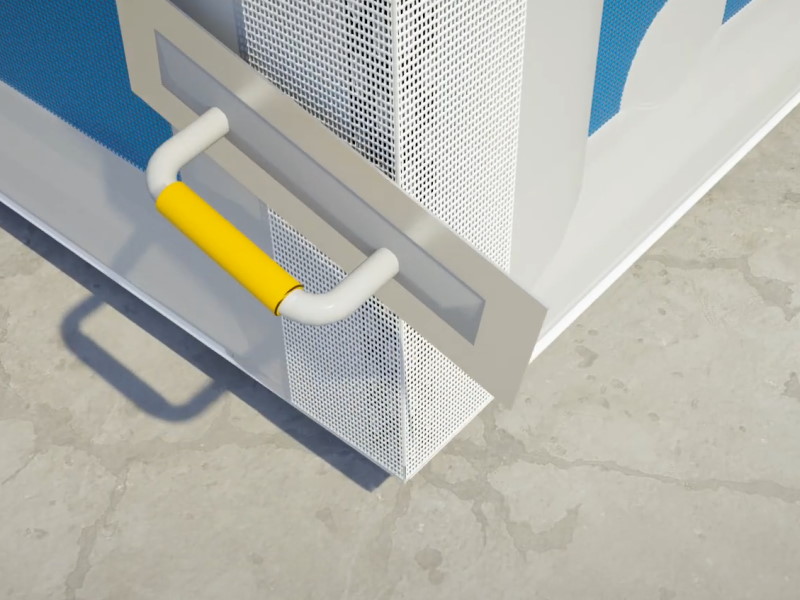

- Toujours à l'aide du mortier colle ECAP ADP "Adhesive Powder", mettez en place des renforts d'arêtes à chaque angle.
- Passez ensuite une couche de mortier sur le renfort, et lissez.

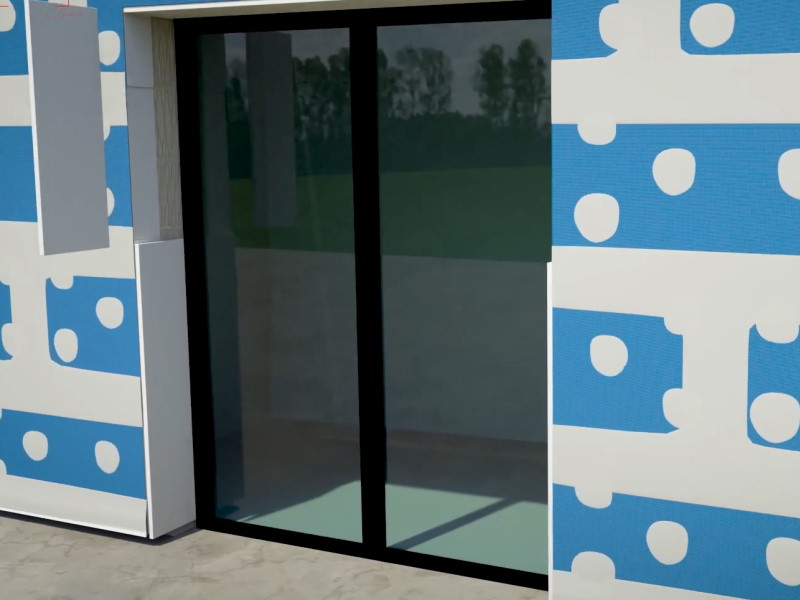

- Camouflez les côtés des panneaux à l'aide de plaques de PSE collées avec le mortier colle.
Attention : ne pas faire coïncider les jonctions entre renforts, ni les joints entre panneaux. Si besoin, raccourcissez un peu les renforts afin de créer un décalage.
Ragréage surfacique
- Préparez du mortier colle ECAP ADP "Adhesive Powder" en quantité suffisante pour recouvrir l'ensemble de la surface recouverte par les panneaux isolants.
- Déposez une couche de ragréage.
- Lissez.
Fixatif et finitions
Application d'un régulateur de fond et fixatif
- À l'aide d'un malaxeur à faible vitesse, mélangez un seau de ECAP F "Fixative".
- Appliquez au rouleau de peintre, au pinceau ou avec un système Airless.
- Recouvrez toute la surface.

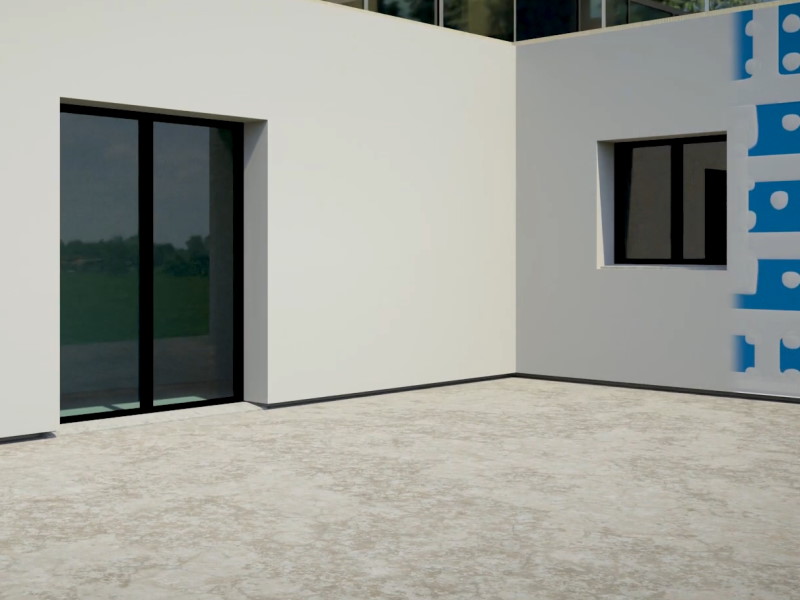

Finition ECAP
- À l'aide d'un malaxeur à faible vitesse, mélangez un seau de finition ECAP.
- Appliquez à la taloche selon l'effet de finition souhaité.
Bon à savoir : il existe une large gamme de nuances possibles pour votre façade. Demandez les points de vente ETANCO les plus proches de chez vous à nos conseillers CMesMat.
