FBN II HDG

Le premier goujon au monde galvanisé à chaud homologué

pour une utilisation en extérieur (ETE)

Un ancrage haute résistance à la traction...

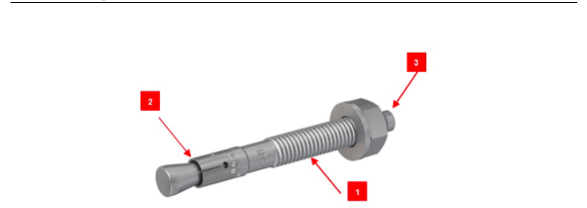

❶Le goujon fischer FNB II HDG en acier galvanisé dispose d’un long filetage, idéal pour les fixations déportées. Il permet le meilleur ajustement possible des pièces déportées, même en cas de variations des profondeurs d’ancrage.

❷Le couple formé par la bague et le cône d’expansion fournit une capacité de charges en traction maximales dans le béton non fissuré avec des entraxes et des distances aux bords très faibles. La contrainte d’expansion est ainsi mieux répartie dans le support. De plus, les très faibles entraxes et distances aux bords autorisent la fixation de petites platines proches des bords pour plus d’applications.

❸L’épaulement de tête est lisse ce qui évite l’endommagement du filetage lors de la mise en œuvre. Par ailleurs, il dispose d’un marquage permettant d’identifier la version du goujon mais aussi de contrôler la profondeur d’ancrage.

... et à la corrosion

Le goujon FNB II HDG bénéficie d’une galvanisation à chaud d’une épaisseur minimum de 50 μm respectant les dispositions de la norme EN ISO 10684:2011.

La durabilité du revêtement a été évaluée selon la EAD 330232-00-0601 et peut s’étendre jusqu’à 50 ans (en fonction des catégories de corrosivité C1, C2, C3, C4, C5, CX).

Une large gamme

Pour multiplier les champs d’applications, fischer propose une large gamme de goujons FBN II HDG. En plus de la version standard avec sa double profondeur d’ancrage, une version courte FBN II HDG K (avec profondeur d’ancrage réduite uniquement) assure une mise en œuvre encore plus rapide. Cette version courte est une alternative économique et avantageuse pour les fixations non-structurelles, qui ne nécessitent pas de charges importantes.

Le goujon FNB II HDG galvanisé est homologué pour le béton non fissuré C20/25 à C50/60 ainsi que le béton non fissuré C12/15, et dans la pierre naturelle à structure dense, pour les dimensions M8 à M20.

Mise en œuvre

• Le goujon FBN II convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.

• Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).

• Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.

• Le marquage de tête permet un contrôle aisé de l'ancrage.

Applications

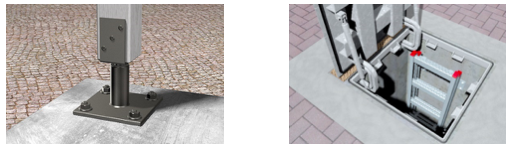

Evalué pour une utilisation en zones humides et les applications extérieures (ETE), le goujon FBN II HDG galvanisé fischer est recommandé pour fixer des constructions métalliques, des profilés, des platines, des garde-corps, des mains-courantes, des chemins de câbles, des escaliers, des constructions en bois…
